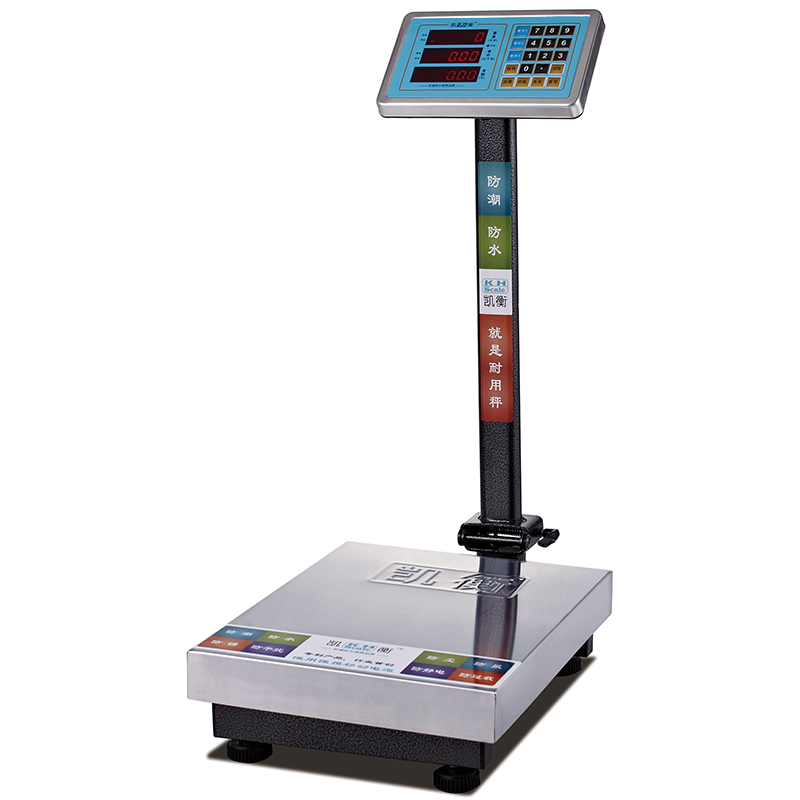

说说防水工业台秤的设计制作和调试方法

防水工业台秤基本上可分类传感器、放大电路、A/D变换电路显 示及键盘开关矩陈电路等几个部 分。传感器将重量信号转换为相 应的电压信号，经放大后送入A/D变换电路，在单片机的控制下将 模拟电压信号转换成数字量。这 个数字量经单位片机程序转换成 与实际重量一致的数字值送显示 窗显示。单片机同时对键盘及开 关矩阵进行监测根据采人的键 值，程序做出相应处理。电源电路 提供各部分的工作电源。

传感器工作原理是被称物的 重量使金属弹性体发生形变，使 粘貼在弹性体上应变片组成的电 桥产生不平衡而输出一个电压信 号，此信号的大小与其施加的重 量成正比，把这一重量信号送人 前置级进行地放大并将放大的信 号送到A/D转换电路进行转换。键盘和数显采用了 8279专 用集成芯片，使数的处理和显示 更稳定可靠，键盘中使用了小数点键，使单价的输入更为简便和 直观，除了 10个数字键还有置0、 时钟与称重转换键和去皮键。另 外还设一按钮，在时钟状态下按 下此钮可设置和改变时钟状态。在电路设计上传感器的激励 电源和A/D转换电路采用一个电 源供电，这样有利于消除因电源 的不稳而产生的误差。8031是8 位CPU,内部有128字节RAM,用 MCS—51汇编语言，该语言指令 功能强，适应计算程序和较为复 杂的过程控制。

为了使防水工业台秤在称量时有一个稳定的状态， 防止防水工业台秤秤斗在称量过程中发生水平方向的 移动，减小和消除防水工业台秤称重传感器承受的水平 附加力，以保证防水工业台秤有髙的称量精度，必须要 在秤斗的四周与秤架之间安装水平限位装置。 水平限位装置的主要作用是吸收横向水平力，使 秤斗相对固定，使其免受外来力及力矩的干扰， 防止秤斗的横向位移和摆动。还可以在秤斗受 到较大的横向水平力时，保护传感器不造成损 坏。

对水平限位装置的要求是，既能限制秤斗水平方向的位移和摆动，同时又要不影响它在垂直 方向的位移，不影响秤斗以及秤斗内原料的重力 向称重传感器的正确传递。由于秤斗在称量加 料后要产生一个向下方向的位移,如果水平限位 装置设i十、安装有问题，限制和影响了秤斗的向 下的位移，实际上就等于给秤斗施加了一个附加 力，使称重传感器得到的称量值不真实，造成了 称量结果的不准确，影响了称量精度。所以说水 平限位装置虽小,但对称量精度的影响却很大。

防水工业台秤上所常用的水平限位装置主要有拉 板式、拉杆式、桡性板式等形式。根据所称原料 的多少和秤斗的大小可采用不同形式的水平限 位装置。一般较大的防水工业台秤可采用拉板式，中等 大小的电子样可采用拉杆式，较小的防水工业台秤可采用桡性板式^由于拉杆式水平限位装置适用的 范围比较广、在玻璃厂使用的比较普遍，所以本 文重点介绍拉杆式水平限位装置。
